restauration poste tsf a lampes clarville S 505
2 participants
Page 1 sur 2
Page 1 sur 2 • 1, 2
Re: restauration poste tsf a lampes clarville S 505
[img][/img]

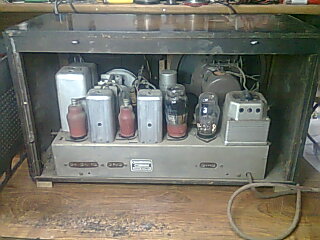

vue arrière du poste avant démontage
vue arrière du poste avant démontage
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
vue du châssis et ses lampes d origine de l époque 1939
vue du châssis et ses lampes d origine de l époque 1939
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
démontage du châssis de l 'ébénisterie avec sa poussière
démontage du châssis de l 'ébénisterie avec sa poussière
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
lampe en attente pour contrôle au lampemètres
lampe en attente pour contrôle au lampemètres
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
vue de l' intérieur du châssis parti électroniques de l'époque
composants ,condensateurs chimique, condensateurs non polarisé, résistances,etc
vue de l' intérieur du châssis parti électroniques de l'époque
composants ,condensateurs chimique, condensateurs non polarisé, résistances,etc
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
remplacement des condensateurs non polarisé par des condensateurs type mkc mkt orange de bonne qualité
remplacement des condensateurs non polarisé par des condensateurs type mkc mkt orange de bonne qualité
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
suite de la restauration du poste
suite de la restauration du poste
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
nettoyage des supports de lampes et des contacts éléctrique a la bombe kf
nettoyage des supports de lampes et des contacts éléctrique a la bombe kf
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
passage au banc une lampe el3n lampe finale amplification BF sur lampemètre métrix 310 bm construit a l'époque en 1966 pour la marine nationale
passage au banc une lampe el3n lampe finale amplification BF sur lampemètre métrix 310 bm construit a l'époque en 1966 pour la marine nationale
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
lampe el3n mesure ok est une de sauvé
lampe el3n mesure ok est une de sauvé
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
le coin mesure des lampes radio tsf, ampli BF,militaire etc. a gauche le lampemètre métrix 310 bm et a droite un analyseur de lampes métrix u 61 b construit:D pour les laboratoires a l'époque pour des mesures plus précise surtout en ampli a lampes audiophile , bientôt réalisation un traceur de courbe pour des mesure de lampes comme des constructeurs comparaison des courbes sur pc
le coin mesure des lampes radio tsf, ampli BF,militaire etc. a gauche le lampemètre métrix 310 bm et a droite un analyseur de lampes métrix u 61 b construit:D pour les laboratoires a l'époque pour des mesures plus précise surtout en ampli a lampes audiophile , bientôt réalisation un traceur de courbe pour des mesure de lampes comme des constructeurs comparaison des courbes sur pc
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
mise en place des lampes après contrôle au lampemetre
mise en place des lampes après contrôle au lampemetre
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
préparation du poste pour sa premier mise sous tension
préparation du poste pour sa premier mise sous tension
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
générateur HF pour le réglage alignement fréquence intermédiaire 465 kHz ( fi ) est des différents réglage pour lui redonné la pêche comme a l'usine a l'époque
générateur HF pour le réglage alignement fréquence intermédiaire 465 kHz ( fi ) est des différents réglage pour lui redonné la pêche comme a l'usine a l'époque
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
mesure de la sortie BF bobine mobile du haut-parleur pour le maximum de déviation sur le voltmetre a lampes lors du réglage de l'alignement
mesure de la sortie BF bobine mobile du haut-parleur pour le maximum de déviation sur le voltmetre a lampes lors du réglage de l'alignement
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
voici le schéma du poste clarville S 505 de 1939 utile pour la restauration
voici le schéma du poste clarville S 505 de 1939 utile pour la restauration
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
remise en place du chassis après les essai est réglage
remise en place du chassis après les essai est réglage
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img]
les deux lampes a gauche entourai de feuille aluminium mise a la masse sert a ne pas avoir de perturbation HF relation lampes transformateurs fi ( blindage )
les deux lampes a gauche entourai de feuille aluminium mise a la masse sert a ne pas avoir de perturbation HF relation lampes transformateurs fi ( blindage )
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
[img][/img
mise en route du poste après sa restauration encore un de sauvé vous pouvais entendre fonctionné sur You tube j'espère que cette restauration vous a plus a très bientôt pour d'autre poste a sauvé 73 88
mise en route du poste après sa restauration encore un de sauvé vous pouvais entendre fonctionné sur You tube j'espère que cette restauration vous a plus a très bientôt pour d'autre poste a sauvé 73 88
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
contrôlé une lampe ce nais pas seulement quel s'allume orange mais de contrôlé les court-circuit a chaud entre électrodes , le filament , la mesure intensité plaque ( anode) , contrôle pente ,contrôle de la courbe constructeur , contrôle du coefficient d'amplification , contrôle de la résistance interne , contrôle du vide , contrôle de l'isolement de la cathode, tout sa pour un contrôle correct est sans risque hi hiF4HLE a écrit:" />
lampe el3n mesure ok est une de sauvé
Invité- Invité
Re: restauration poste tsf a lampes clarville S 505
c'est pour quoi je vous conseille de possédé un lampemètre avec polarisation -Vg ou un analyseur de lampes pour contrôlé est mesuré correctement ces lampes sans risque , a bientôt 73 88F4HLE a écrit:" />
lampe el3n mesure ok est une de sauvé
Invité- Invité
